LiLaC~output部への配置の仕方①

ピンソケットがあるoutput2への部品の配置の仕方です。

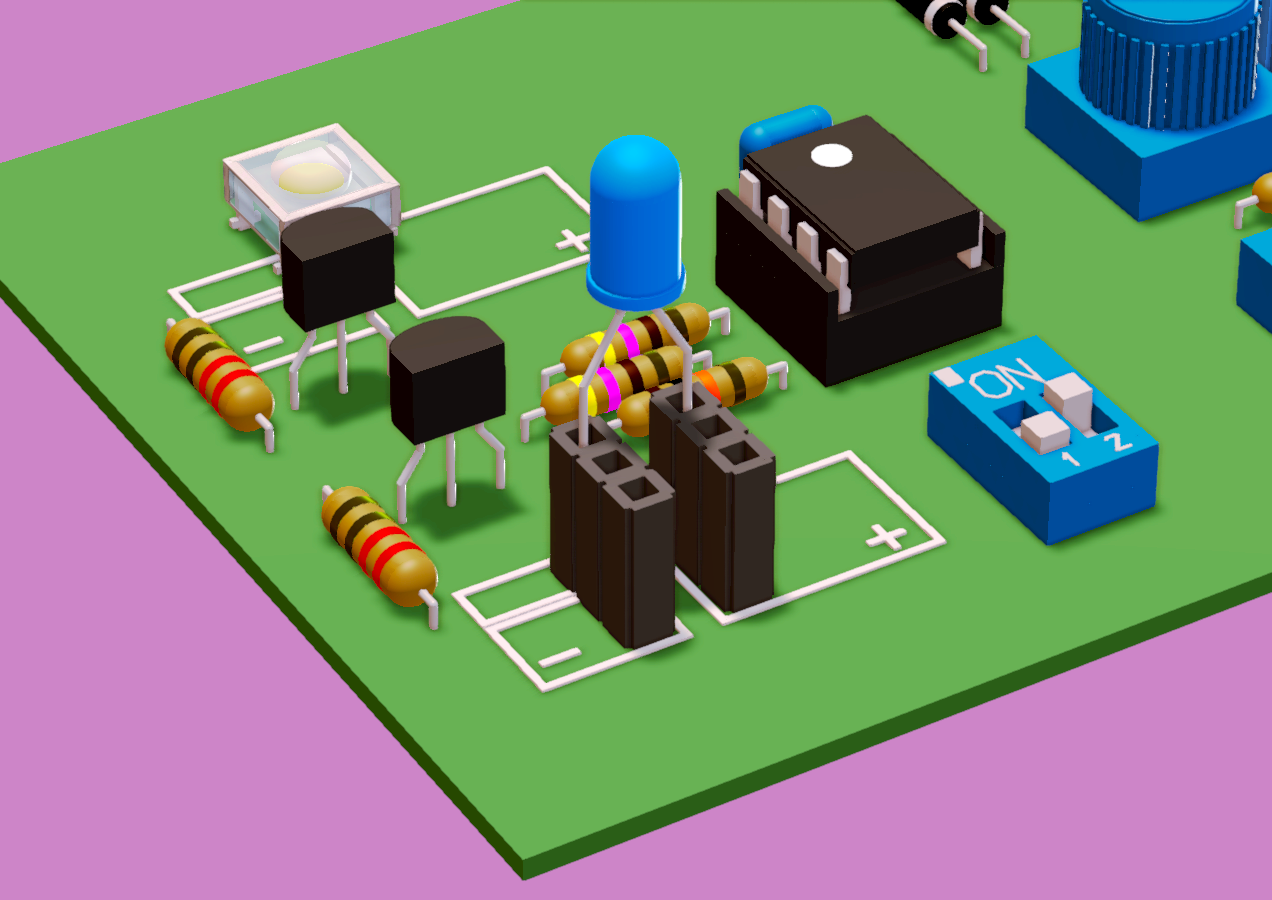

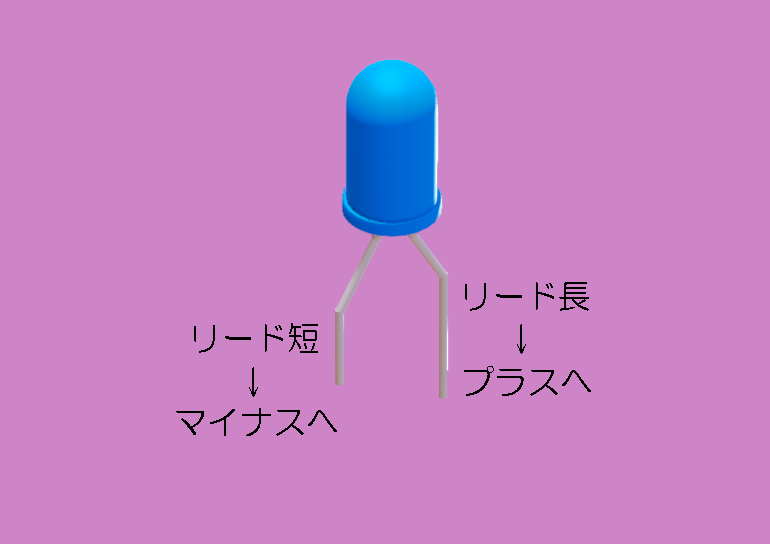

青色LEDは、次の図で示す場所に配置してください。

20180116083105460

20180116083146513



☆読み飛ばしていい説明☆

電源から流れてきた電気は、トグルスイッチを経由して、output2のプラス(+)に流れてきます。

そして、そこに配置されたLEDを通ってoutput2のマイナス(-)に流れ、FETに繋がっていきます。



マイナス-FET間の電気の流れかたは2つあります。

マイナスから直接FETに流れる回路と、抵抗【R7】を経由する回路の2つです。

基板上に引かれている白い枠線は、その区分を表しています。



output2部では、『直接FETへ』回路は一番上のソケットから、『抵抗【R7】経由』回路は下の2つのソケットから、となっています。

ここで使用する青色LEDは抵抗内蔵で抵抗【R7】を経由させる必要がありませんので、一番上のソケットに配置しています。

(下の2つのソケットを使っても問題はありません)
