LiLaC~input部への配置の仕方①



input部への部品の配置の仕方です。

ここにはスイッチやセンサ類を配置します。

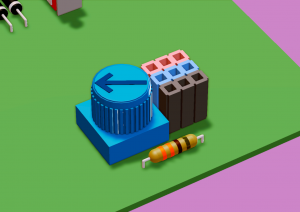

通常は、次の図のように可変抵抗器のボリュームを回しておきます。

20180116143745916

ボリュームの矢印は、10時から11時方向にしておきます。

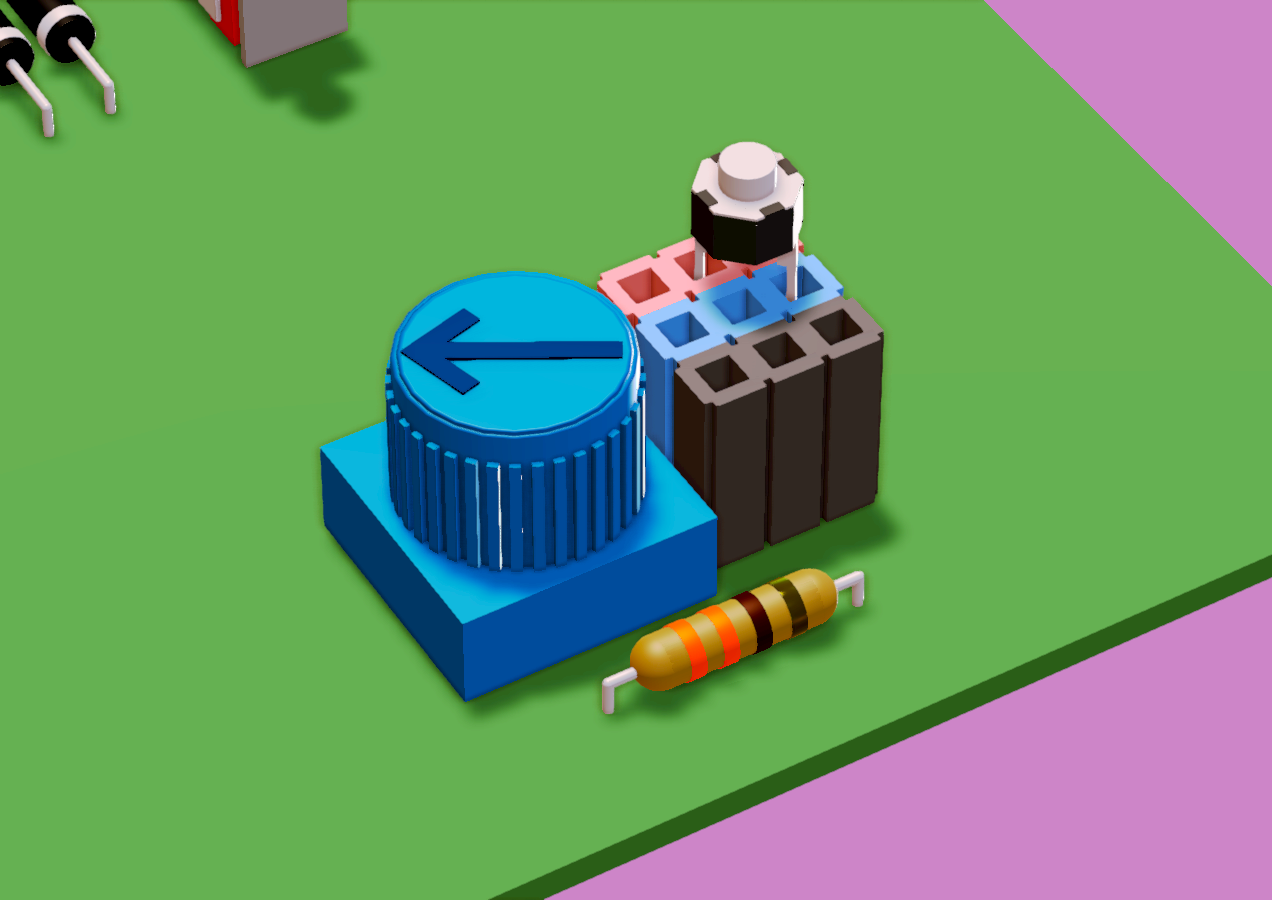

スイッチ類は、赤ソケットと青ソケットを繋ぐように配置します。

20180116143741441

タクトスイッチのリードが太くて入らない場合は、太い部分をカットしてください。

また、隣接した赤ソケットと青ソケットを繋ぐより、図のように斜めに配置するほうが不具合が起きにくいです。

可変抵抗器のボリュームは、10時から11時方向にしておきます。

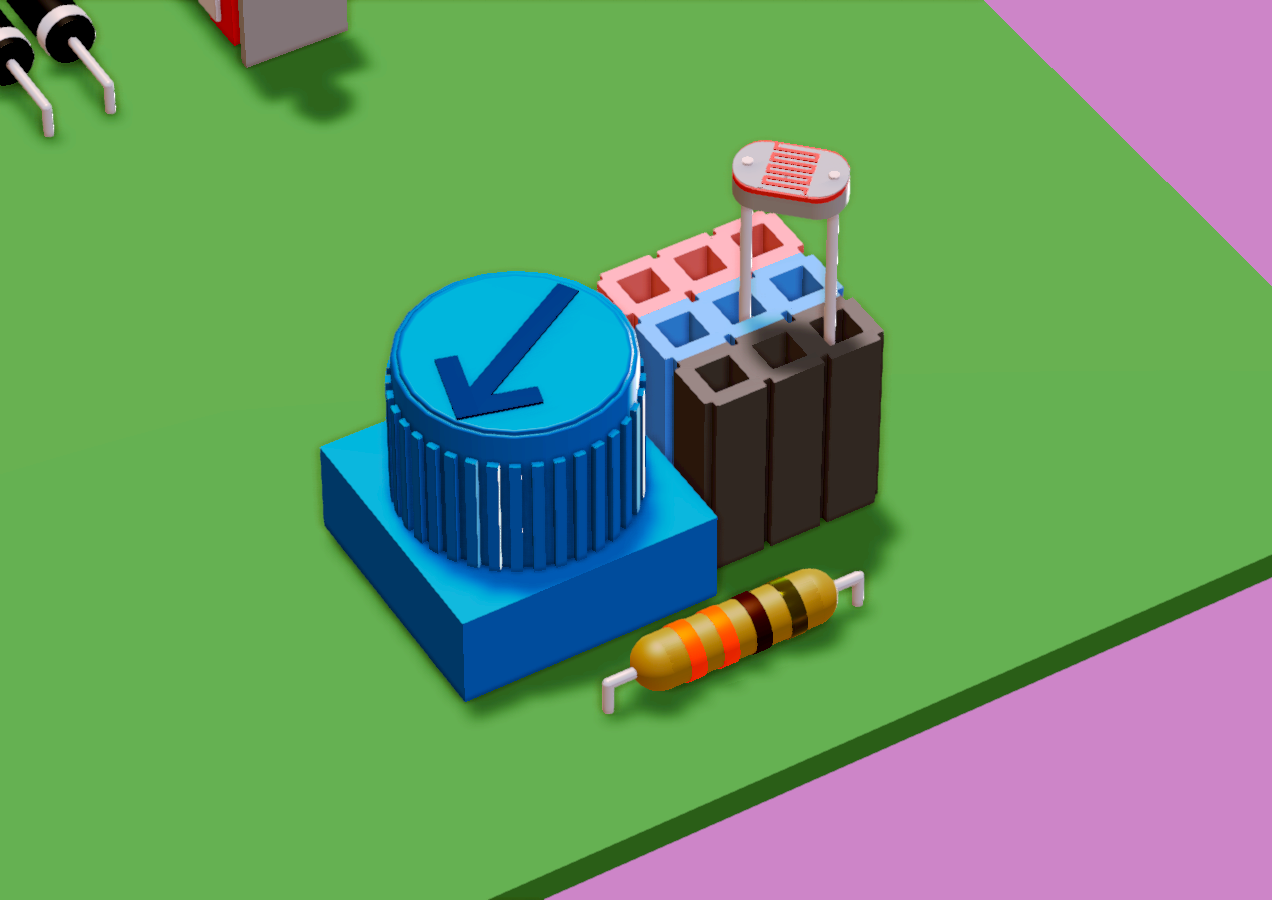

CdSセルは、青ソケットと黒ソケットを繋ぐように配置します。

20180116144844014

図のように斜めに配置するほうが不具合が起きにくいです。

可変抵抗器のボリュームは、outputにLEDは配置した状態で調整しますが、7時から8時方向が目安です。

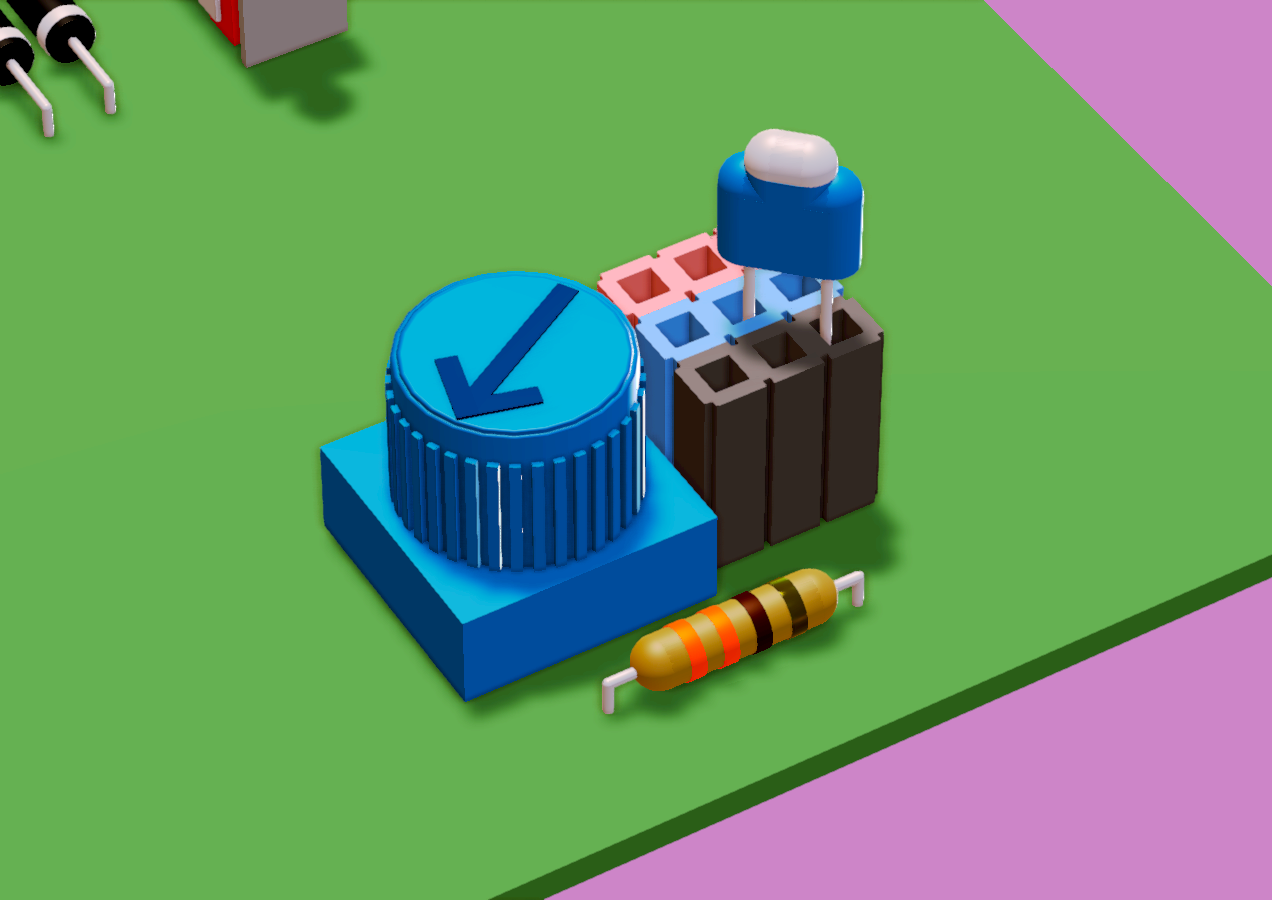

サーミスタは、『熱くなったらオン』と『冷たくなったらオン』のどちらを条件にするかによって、配置場所が変わります。

20180116144818793

上図は、温度が低くなったらオンになる配置です。

LiLaCで使うサーミスタは、『温度が低いほど抵抗値が大きくなり、温度が上がるほど抵抗値が小さくなる』特性を持っています。
