LiLaC~DIPスイッチの機能







DIPスイッチの操作によって、回路が切り替わります。

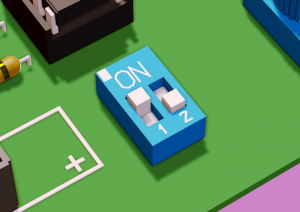

①DIPスイッチの1を上、2を下

20180122135311103

input1とinput2が直列に繋がる回路(output1とoutput2は並列)



input1とinput2がともに条件を満たすと、outputに電気が流れます。

この回路を、inputの繋がりかたからAND回路と呼ぶことにします。



②DIPスイッチの1を下、2を上

20180122135302161

input1とinput2が並列に繋がる回路(output1とoutput2は並列)



input1とinput2のどちらかが条件を満たすと、outputに電気が流れます。

この回路を、inputの繋がりかたからOR回路と呼ぶことにします。



③DIPスイッチの1と2のどちらも下

20180122135305699

input1はoutput1を制御し、input2はoutput2を制御する回路



それぞれ独立した回路なので、この回路を2系統回路と呼ぶことにします。



④DIPスイッチの1と2のどちらも上

20180122135259448

input1とinput2が階段スイッチのように繋がる回路(output1とoutput2は並列)



input1とinput2の、どちらかが条件を満たすとoutputに電気が流れます。

ともに条件を満たすとき、または、ともに条件を満たさないときは、outputに電気は流れません。

この回路を、階段スイッチ回路と呼ぶことにします。
