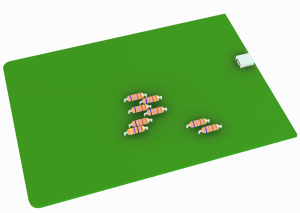

☆☆☆目指す完成形☆☆☆
最初は、基板にUSBコネクタのみがハンダづけされています。
ここに、電子部品をハンダづけしていきます。
まずは、熱に強く極性もない抵抗器をハンダづけします。
規格が違う抵抗器があるので、ラベルの色やサイズなどを確認しながら作業してください。
順に、
10ｋΩ（見た目が小さい）
680Ω、47Ω、1ｋΩ（見た目は中サイズ）
10Ω（見た目が大きい）
まずは、数の多い680Ωをハンダづけします。
［R1］［R2］［R3］［R4］［R5］［R7］［R8］とシルク印刷されている場所にハンダづけしてください。
※［R6］は別の規格の抵抗器になります。
注意点が2つあります。
①部品が基板から離れていると、部品にチカラが加わったときに、ランドの銅箔が切れてしまいます
抵抗器の片方のリードをハンダづけして、抵抗器が基板から離れていないか確認してから、もう一方のリードをハンダづけします。
②抵抗器のラベルの並びがバラバラだと、のちのちのチェックが面倒になります
今回使う抵抗器のラベルは「〇・〇・〇・金」なので、金色が右側になるように揃えると、チェックがしやすくなります。
終わったら、47Ω抵抗器を［R6］にハンダづけします。
※［R6］は［R5］の下にあります。
続いて、1kΩ抵抗器を［R9］にハンダづけします。
※［R9］は［R1］の上にあります。
これで、中サイズの抵抗器のハンダづけが終わりました。配置が間違っていないか確認してください。
10kΩ抵抗器（見た目のサイズが小さい）を［R12］［R13］にハンダづけします。
残った、10Ω抵抗器（見た目のサイズが大きい）を［R10］［R11］にハンダづけします。

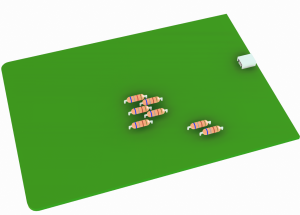

これで、すべての抵抗器のハンダづけが終わりました☆
