☆☆☆目指す完成形☆☆☆
抵抗器のハンダづけが終わりましたので、ほかの電子部品のハンダづけに進みます。
極性があるダイオードを、［D1］［D2］と印刷されている場所に配置します。
注意点が一つあります。
①ダイオードには極性があるので、向きを間違えると動作しません

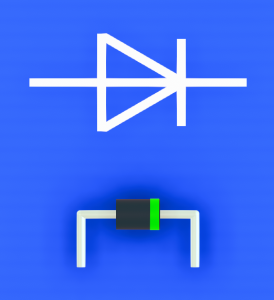

ダイオードは、△と棒が組み合わさった記号で表示されます。
ダイオードにはラベルが巻かれているので、棒のあるほうにラベルを合わせて配置します。
［D1］と［D2］は向きが逆になるので、注意してください。

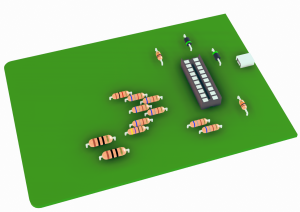

続いて、ICソケットのハンダづけをします。
こちらの部品には極性がありません。
ですが、この部品にのちほど差し込むことになるPICマイコンには極性があります。
なので、向きに気をつけて配置してください。
ICソケットには、図の上のような切り込みがあります。
この切り込みを奥にして（印刷の［18F14K50］の0のほうが奥）配置してください。
注意点が一つあります。
①マイコンを差し込むときにチカラがかかるパーツなので、基板に隙間なく接地させてください
まず、四隅のうちの1か所をハンダづけして、接地しているか確認してください。
次に、対角線の隅をハンダづけして、接地しているか確認してください。
この2か所がきちんとハンダづけされていれば、残りは接地を気にしなくても問題ありません。
これで、向きを気をつける電子部品のハンダづけが終わりました☆
