シン・ココナッツ~製作手順⑦-2その他の用途での角型LEDのハンダづけ

懐中電灯タイプも作れます。

その場合の角型LEDのハンダづけは次のようになります。



まずは、角型LED用基板にハンダづけをします(製作手順⑦を参照)。

L型のピンヘッダを用意します。

基板の裏側(パターン面)からピンヘッダを差し込みます。

差し込んだ根元をハンダづけします。

時間をかけるとパーツが溶けたりランドが剥がれたりするので、手早くハンダづけしてください。

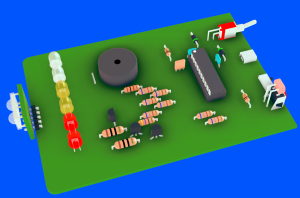

出来上がった部品を、メイン基板端の[7-]から[8-]に配置してハンダづけをします。

これで懐中電灯タイプの完成です。



角型LEDは、メイン基板に直接ハンダづけをすることもできます。

[+7-]と印刷された場所は、砲弾型LEDと並んでいますが、+-(アノード・カソード)の向きが逆なので注意してください。

画像で左がアノード。



[+8-]と印刷された場所にも配置します。

画像の下がアノード。

メイン基板直ハンダづけタイプはこれで終わりです。



もうちっとだけ続くんじゃ☆
