LED1の点灯に関する電気の流れを説明します。

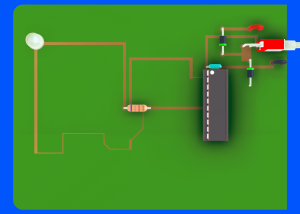

電気は、右上の赤いコードから入ってきて、様々な電子部品を通って、最後は、右上の黒いコードに流れていきます。
もう少し詳しく見ていきます。

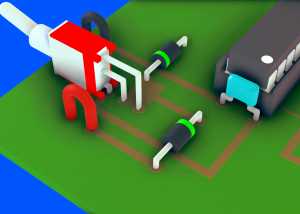

電池ボックスの赤いコードから流れてきた電気は、ダイオードD1を通って、トグルスイッチに着きます。
（もう一方のダイオードD2は、USBコネクタからの電流を制御する）

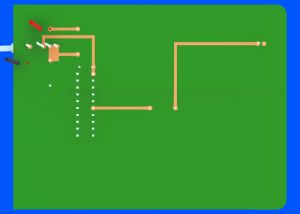

また、トグルスイッチは、コンデンサC1とマイコンの1番ピン（白い〇印側の1つ目）に繋がっています。
なので、トグルスイッチを上に入れると、内部で繋がり、コンデンサC1に電気を蓄え、マイコンに給電されます。
※基板のON-OFF表記はスライドスイッチ用
プログラムで【LED1の点灯】が実行されます。

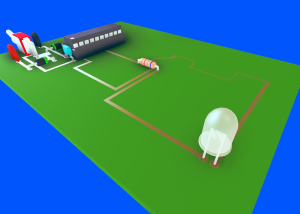

すると、マイコンは、LED1に対応している6番ピン（白い〇印側の6つ目）に電位を与えます。
6番ピンは、抵抗器R1を経由してLED1まで繋がっています。
こんな感じ。
LED1から先は、曲がりくねりながら、電池ボックスの黒いコードまで繋がっています。
なので、6番ピンに電位が与えられると、LED1に電圧がかかって点灯します。

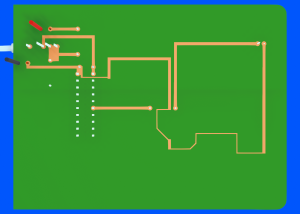

裏のパターン面で見てみます。
赤いコードは画面左上に来ます。
そこからダイオードD1とトグルスイッチを経由してマイコンまで繋がっています。
6番ピンから抵抗器R1を経由してLED1に繋がっています。
LED1から電池ボックスの黒いコードまで繋がっています。
途中、コンデンサC1とマイコンの20番ピン（白い〇印の反対側の1つ目）にも繋がっていることがわかります。
