シン・ココナッツ～電気の流れ⑥LED8

LED8も見てみます。

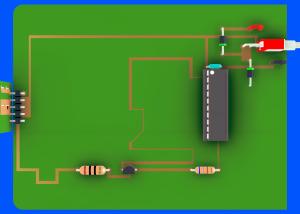

基板に直接配置する場合。

LEDのカソードは、抵抗器R11を経由してFETのドレインに繋がっています。

FETのソースは、マイナスに繋がっています。

FETのゲートは、抵抗器R8を経由してマイコンの14番ピンに繋がっています。

マイコンの14番ピンに電位が与えられると、FETのゲートに電圧がかかり、ドレイン-ソース間が繋がって、LEDが点灯します。

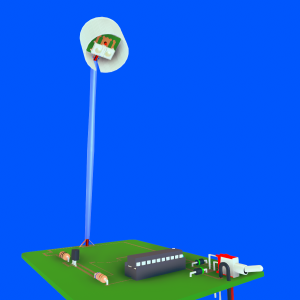

懐中電灯タイプやスタンドタイプも同じ仕様になっています。
