今まで見てきた回路を一つにまとめると次のようになります。

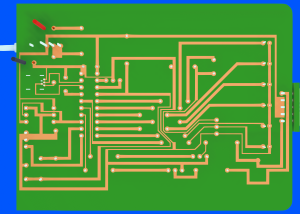

※実際の基板のデザインと違う部分があります
マイコン関連をピン番号でまとめてみます。

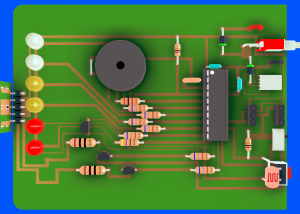

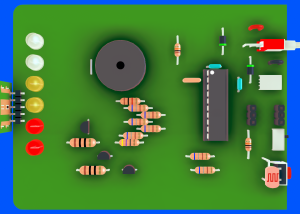

画像でいうと、マイコンの右列一番上のピンが①、一番下が⑩、左列の一番下が⑪、一番上が⑳となっています。
①プラス
②セラミック発振子
③セラミック発振子
④プッシュスイッチ
⑤スピーカ
⑥LED1
⑦LED2
⑧LED3
⑨LED4
⑩LED5
⑪スライドスイッチ
⑫CdSセル
⑬センサ入力
⑭LED8
⑮LED7
⑯LED6+電子メロディ
⑰コンデンサ
⑱USB
⑲USB
⑳マイナス
回路については以上になります。
これだけの回路でギッシリです。
