シン・ココナッツ～製作手順④メロディICとFETのハンダづけ

☆☆☆目指す完成形☆☆☆



今回はメロディICとFETをハンダづけします。

注意点が3つあります。

①部品が酷似している

②熱に非常に弱い

③極性がある

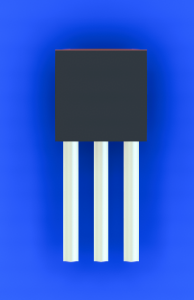

メロディICとFETは、ともに黒い半円柱の本体から3本のリードが出ている形になります。

表面的な違いは、四角い面の印刷だけと思ってもらって構いません。

3つの似たパーツは、一つはメロディIC、残り2つはFETとなっています。



メロディICは、四角い面の印刷が次のようになっています。

UTC　UM

66T〇〇LK

　　Q〇〇



FETは、四角い面の印刷が次のようになっています。

K4150

〇〇　〇



混同しないように、注意してください。



部品には極性があります。

部品の半孤を、基板の印刷に合わせて配置してください。



3本のリードは、少し開いて基板に配置します。

必要以上に押し込まないようにしてください。

ハンダづけのやりかたは、まず真ん中のリードだけをハンダづけして、部品の向きを直してから、残りのリードのハンダづけを行います。

熱に弱いので、すみやかに、かつ、丁寧にハンダづけしてください。



まずは、一個だけのメロディICを［UM66T］にハンダづけします。



続いて、2個のFETを［FET］にハンダづけします。



これで、このキットの難所は終わりました☆
